Rotary Actuators Vane Type

Rotary Actuator CRB/CDRB

・Features a compact body with a built-in angle adjuster unit
　and auto switch unit (Size: 20, 30, 40)
　Overall length: 44% shorter, Weight: 48% lighter

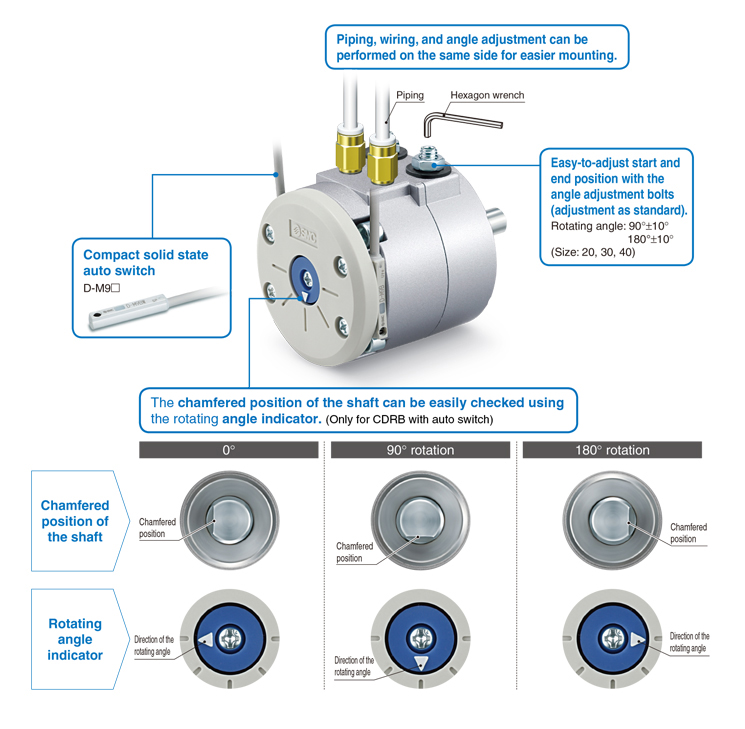

・Piping, wiring, and angle adjustment can be performed on the same side
　for easier mounting.
・Easy-to-adjust start and end position with the angle adjustment bolts
　(adjustment as standard).
・Rotating angle can be easily checked using the chamfered position of
　the shaft. (Only for CDRB with auto switch)
・Each of the units below for the CRB2 series can be mounted to
　the new CRB series.

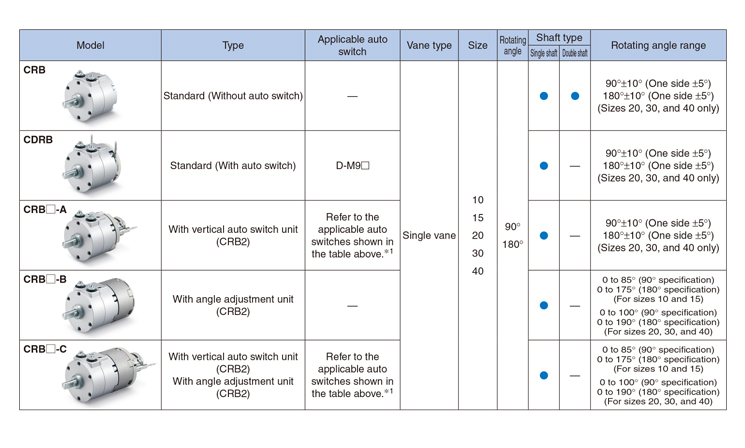

Type	Series	Vane type	Size	Rotating angle
Standard (Without auto switch)	CRB	Single	10，15，20，30，40	90°180°
Standard (With auto switch)	CDRB	Single	10，15，20，30，40	90°180°
With vertical auto switch unit	CRB□-A	Single	10，15，20，30，40	90°180°
With angle adjustment unit	CRB□-B	Single	10，15，20，30，40	90°180°
With vertical auto switch unit With angle adjustment unit	CRB□-C	Single	10，15，20，30，40	90°180°

ロータリアクチュエータベーンタイプ

ロータリアクチュエータ CRB/CDRB

・角度調整ユニット、オートスイッチユニット内蔵でコンパクト化を
　実現 (サイズ20, 30, 40)。
　全長：44％短縮、重さ48％削減。
・配管・配線角度調整を同一面に集約。作業性向上。
・揺動角度調整アジャストボルト (標準) により、始点・終点の位置調整が容易。
・揺動位置 (軸面取位置) の確認が可能 (CDRBオートスイッチ付のみ)。
・CRBシリーズに従来品CRB2シリーズの各ユニットが取付可能

タイプ	シリーズ	ベーン形式	サイズ	揺動角度
標準形（オートスイッチなし）	CRB	シングル	10，15，20，30，40	90°180°
標準形（オートスイッチ付）	CDRB	シングル	10，15，20，30，40	90°180°
縦型オートスイッチユニット付	CRB□-A	シングル	10，15，20，30，40	90°180°
可変角度調整ユニット付	CRB□-B	シングル	10，15，20，30，40	90°180°
縦型オートスイッチユニット付可変角度調整ユニット付	CRB□-C	シングル	10，15，20，30，40	90°180°

Features

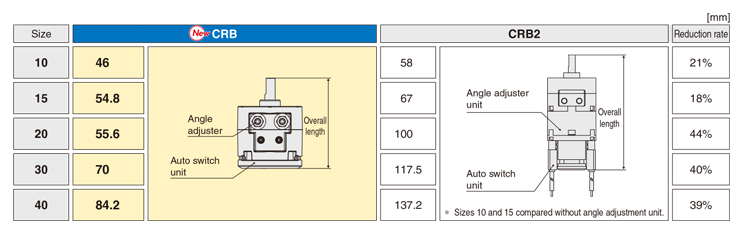

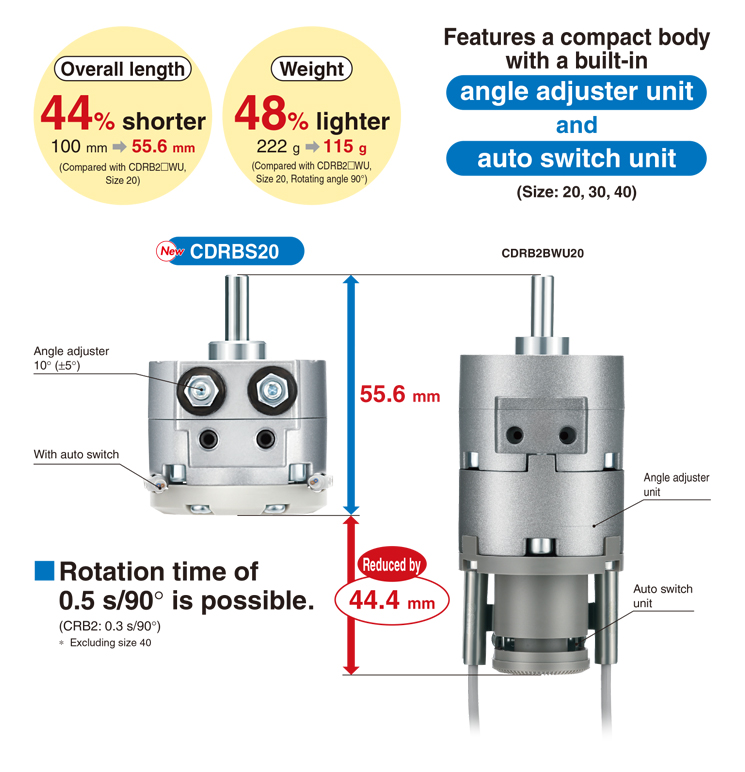

■Features a compact body with a built-in angle adjuster unit and auto switch unit (Size: 20, 30, 40)

・Overall length

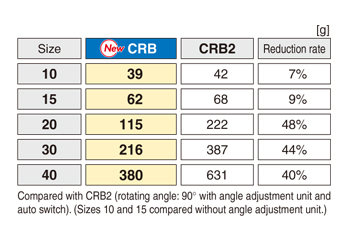

・Weight

■Features

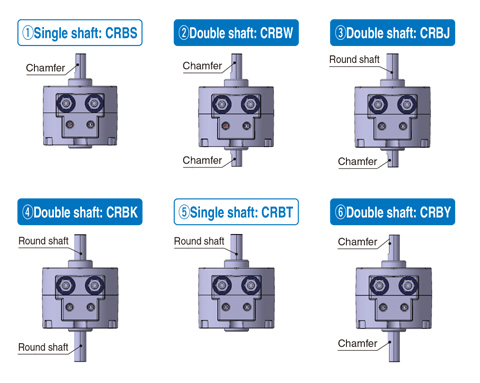

■Shaft type variations

∗ If an auto switch is mounted, choose single shaft (options q and t).

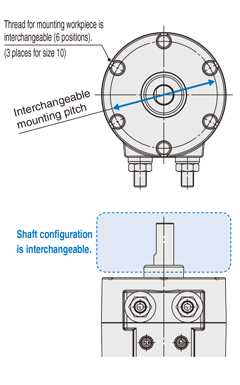

■Interchangeable mounting

∗ The mounting pitch and shaft configuration are the same as those for the CRB2.

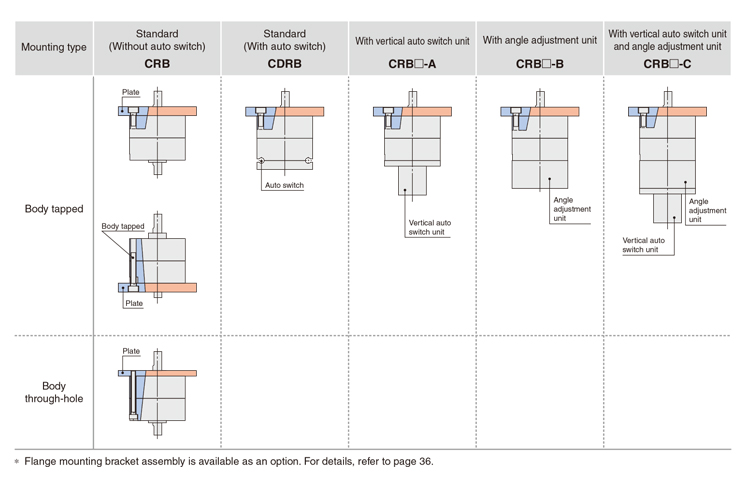

■Mounting

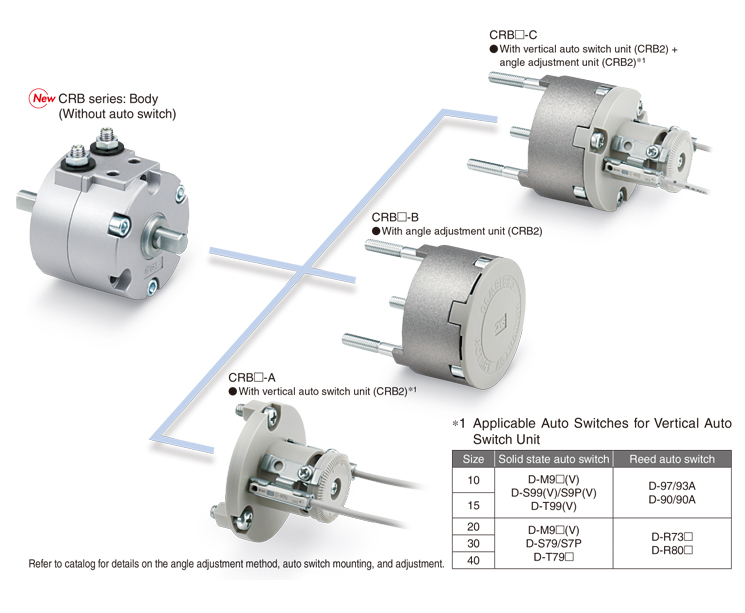

■Each of the units below for the CRB2 series can be mounted to the new CRB series.

・ The vertical auto switch unit and angle adjustment unit are the same as those of the CRB2 series. Replacement of just the new CRB body can be done during maintenance.
・Each of the units for the CRB2 series can be mounted to the new CRB without auto switch (in the case of CRBW).
